| 品牌 : | ECM | 型号 : | EC129 |
| 用途 : | 音乐 | 静态功耗 : | 0.00001 |
| 规格尺寸 : | 1.8*1.9 | 导电类型 : | 双极型 |
| 类型 : | 其他IC |
丽晶微电子专注:定时IC，蜡烛IC，闪灯IC，IC定制，PCBA定制 官网： www.szecm.com

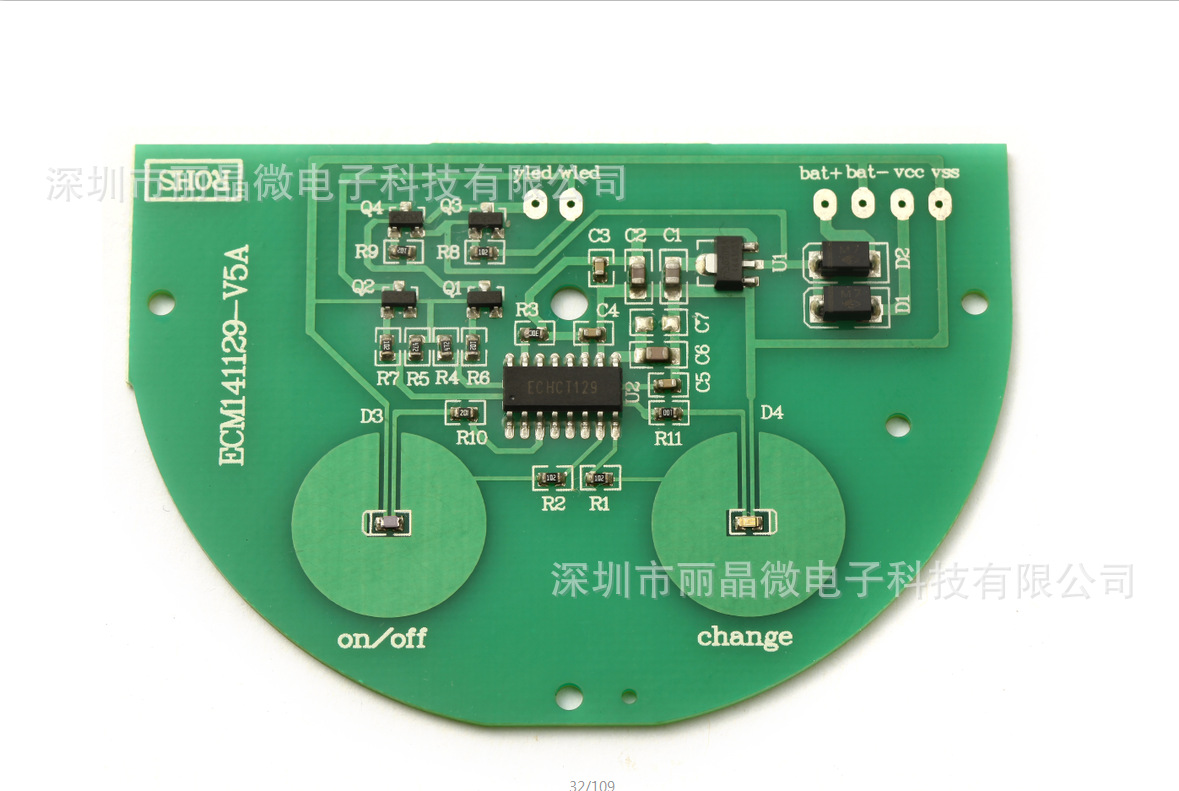

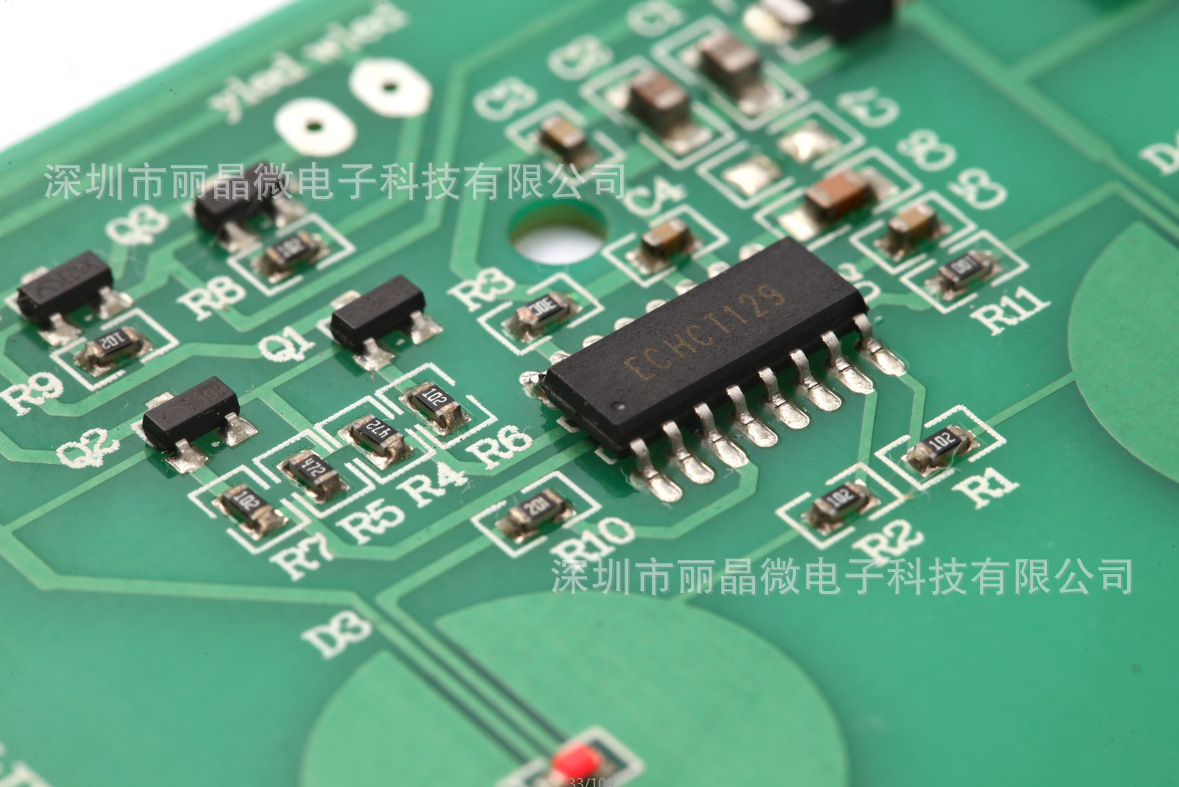

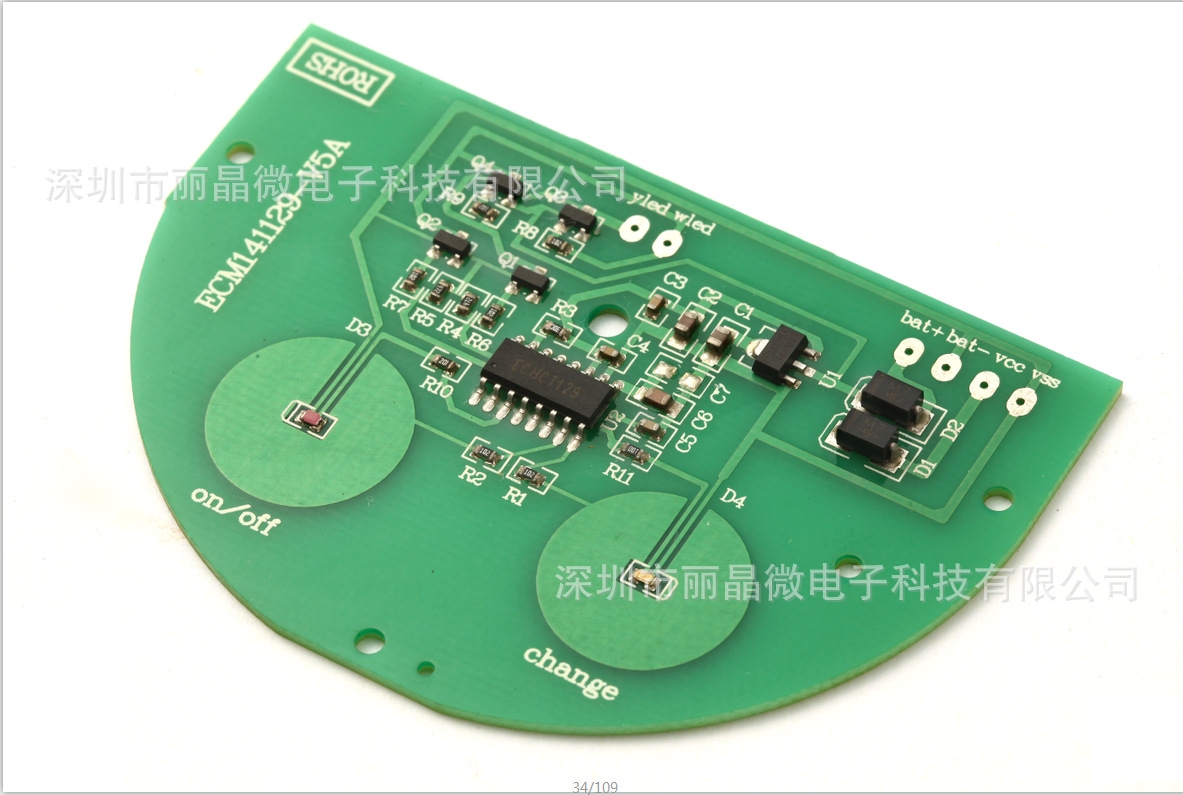

一、功能说明： EC129两按键触摸台灯
上电不工作，两个触摸开关：SW1：ON/OFF功能SW2：LED1和LED2转换档功能。
当SW1打开ON，SW2触摸才有效。三路LED输出，一路输出黄灯定义为LED1，两路输出白灯分别定义为LED2和LED3。在工作时断开电源5秒内通电，LED亮并有记忆功能。在OFF时断电或断开电源5秒后再通电不工作， 次触摸ON LED2亮，触摸一下SW2转换成LED1亮，再触摸一下转换成LED2亮，如此循环。每次按OFF，有记忆功能，比如OFF前亮LED1，下次打开ON还是亮LED1。LED3为工作指示灯，打开ON一直工作。按下OFF所有灯灭。有定时功能，打开ON工作15分钟后，所有LED会自动灭掉，工作中切换LED1和LED2模式时，定时时间不改变。
二、参考电路图：
以上电路仅供参考，如有修改，恕不另行通知！
